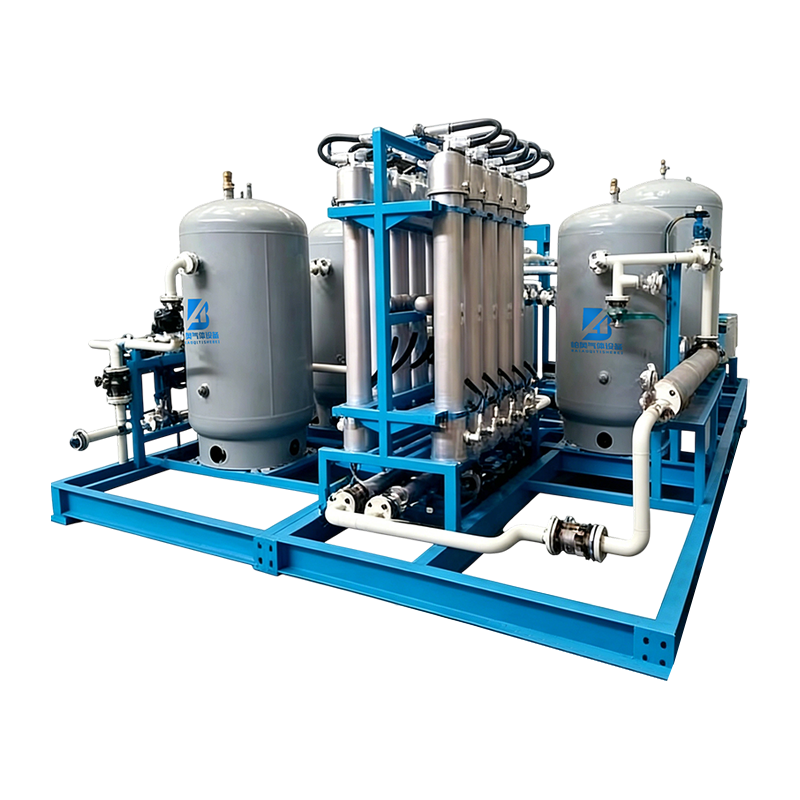

مولد النيتروجين لفصل غشاء BAM

مقدمة المنتج

عند درجة حرارة معينة، يتفاعل الأكسجين المتبقي في النيتروجين مع الكربون الذي يوفره محفز مدعوم بالكربون في تفاعل الأكسدة: C + O2. يتم إزالة ثاني أكسيد الكربون الناتج عن طريق الامتزاز بالتأرجح تحت الضغط (PSA) والتجفيف العميق للحصول على النيتروجين عالي النقاء.

اتصل بنا

السابق:مولد الأكسجين بالامتصاص المتأرجح بالضغط الفراغي VPSA
التالي:معدات تنقية النيتروجين المدعومة بالكربون من سلسلة BCN

معلمات المنتج

مبدأ العمل

بناءً على الاختلافات في قابلية الذوبان ومعاملات الانتشار للغازات المختلفة في الهواء المضغوط داخل وحدات الأغشية، تختلف سرعة النفاذ النسبية للغازات التي تمر عبر وحدة الغشاء. تُركَّز الغازات ذات معدلات النفاذ السريعة، مثل الهيدروجين والأكسجين، على جانب النفاذ من وحدة الغشاء، بينما تُركَّز الغازات ذات معدلات النفاذ البطيئة، مثل النيتروجين والأرجون، على جانب الركود في الغشاء، مما يحقق هدف فصل الأكسجين عن النيتروجين.

الميزات التقنية

+يمكن زيادة إنتاج النيتروجين في النظام عن طريق إضافة وحدات غشائية إضافية.

+ وحدة تحكم برنامج ذكية PLC مستوردة، تشغيل تلقائي بالكامل.

+يمكن تعديل النقاء بحرية من خلال معدل التدفق بين 95% و99.9%.

+مكونات الغشاء الأصلية المستوردة، لا يستغرق الأمر سوى بضع دقائق من بدء التشغيل إلى إمداد الغاز العادي، ويمكن أن يصل عمر مجموعة الغشاء إلى عشر سنوات. +هيكل خفيف الوزن وصغير الحجم وسهل التركيب.

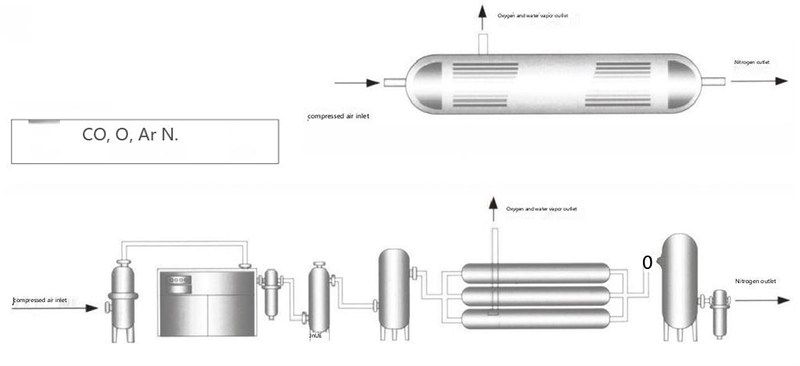

تدفق عملية النظام

مخطط مبدأ عمل فصل الغشاء HO

يشير مصطلحا "سريع" و"بطيء" إلى معدل النفاذ النسبي للغازات.

نظام التنقية، نظام فصل الأغشية، نظام المخزن المؤقت

المواصفات الفنية الرئيسية

+إنتاج النيتروجين	5-2000 نيوتن متر³/ساعة
+نقاء النيتروجين	95~99.9%
+ضغط مخرج النيتروجين	≤1.2 ميجا باسكال
+نقطة الندى	-48℃~-73℃

المعلمات الرئيسية لمولد النيتروجين الغشائي من نوع BAM-A: النقاء 95%

نموذج	إنتاج النيتروجين (نيوتن متر/ساعة)	الاستهلاك الفعال للغاز (نيوتن متر³/دقيقة)
BAM10-95	10	0.35
BAM20-95	20	0.7
BAM₄ 0-95	40	1.4
BAM60-95	60	2.0
BAM100-95	100	3.6
BAM150-95	150	5.3
BAM200-95Ⅱ	200	7
BAM300-95	300	10.5
BAM₄ 00-95	400	14
BAM600-95Ⅱ	600	21
BAM800-95	800	28
BAM1000-95	1000	3
BAM1500-95	1500	52.5
BAM2000-95	2000	70
BAM2500-95	2500	87.5
BAM3000-95	3000	105
BAM3500-95	3500	122.5

جدول المعلمات الرئيسية لتوليد النيتروجين الغشائي من النوع BAM-B، نقاء 97%

نموذج	إنتاج N (نيوتن متر³/ساعة)	الاستهلاك الفعال للغاز (نيوتن متر³/دقيقة)	نظام تنقية الهواء
BAM10-97	10	0.44	BA-0.5
BAM20-97	20	0.87	BA-1 two
BAM40-97	BO	1.8	BA-2
BAM60-97	60	2.7	BA-3
BAM100-97	100	4.5	BA-6
BAM150-97	150	6.6	BA-8 two
BAM200-97	200	8.7	BA-10
BAM300-97	400	17.5	BA-20
BAM600-97	600	26.5	BA-30
BAM800-97	800 two	35.5	BA-40
BAM1500-97	1500	67.5	BA-80
BAM2000-97	2000	90	BA-100
BAM2500-97	2500	112.5	BA-120
BAM3000-97	3000	135	BA-150
BAM3500-97	3500	157.5	BA-170

جدول المعلمات الرئيسية لتوليد النيتروجين الغشائي من النوع القياسي BAM، نقاء 99.5%

نموذج	إنتاج النيتروجين (نيوتن متر³/ساعة)	الاستهلاك الفعال للغاز (نيوتن متر³/دقيقة)	نظام تنقية الهواء
BAM5-295	5	0.42	BA-0.5
BAM10-295	10	0.82	BA-1
BAM20-295	20	1.6	BA-2
BAM40-295	40	3.3	BA-6
BAM60-295	60	5	BA-6
BAM80-295	80	6.6	BA-8
BAM100-295	100	8.3	BA-10
BAM150-295	150	12.5	BA-16
BAM200-295	200	16.5	BA-20
BAM300-295	300	24.5	BA-26
BAM400-295	400	32.8	BA-40
BAM500-295	500	41	BA-50

ملاحظة: تعتمد البيانات المذكورة أعلاه على معيار تصميم يبلغ 0.8 ميجا باسكال (جم)، و99.5% من نيتروجين المواد الخام، ودرجة الحرارة المحيطة 20℃، وارتفاع 0 متر، ورطوبة نسبية 80%.
