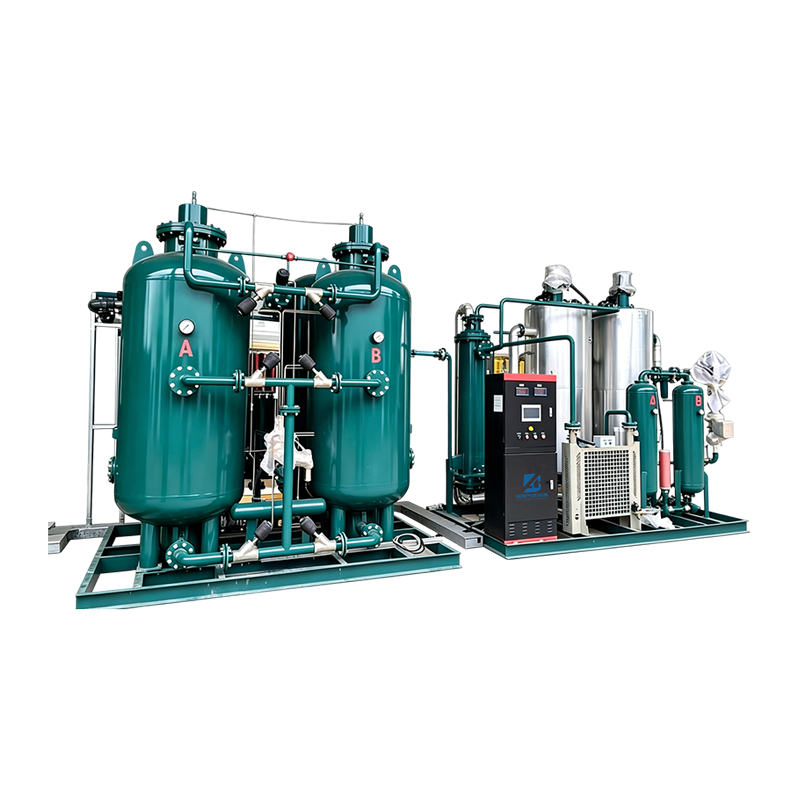

معدات تنقية النيتروجين المدعومة بالكربون BCN

مقدمة المنتج

عند درجة حرارة معينة، يتفاعل الأكسجين المتبقي في النيتروجين مع الكربون الذي يوفره محفز مدعوم بالكربون في تفاعل الأكسدة: C + O2. يتم إزالة ثاني أكسيد الكربون الناتج عن طريق الامتزاز بالتأرجح تحت الضغط (PSA) والتجفيف العميق للحصول على النيتروجين عالي النقاء.

اتصل بنا

السابق:مولد النيتروجين لفصل غشاء BAM
التالي:مولد الأكسجين بالامتزاز بالضغط المتأرجح BAO

معلمات المنتج

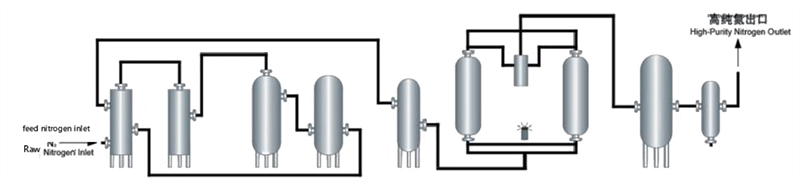

مخطط تدفق عملية النظام

سخان المبادل الحراري

إزالة الأكسجين

مبرد عالي الكفاءة

مجفف الامتزاز

فلتر غبار خزان النيتروجين العازل

المواصفات الفنية الرئيسية

+إنتاج النيتروجين	10-20000 نيوتن متر³/دقيقة
+نقاء النيتروجين	≥99.9995%.
+ضغط النيتروجين	0.1~0.7 ميجا باسكال (قابل للتعديل)
+محتوى الغبار	≤0.01 ميكرومتر
+محتوى الأكسجين	≤5 جزء في المليون
+نقطة الندى	≤-60℃.

الميزات التقنية

◎ استقرار جيد، محتوى الأكسجين يتم التحكم فيه بدقة أقل من 5 جزء في المليون. نقاء عالي، نقاء النيتروجين ≥ 99.9995%

◎ نسبة رطوبة منخفضة، نقطة الندى الجوي ≤ -60 ℃

◎ يعتبر غير الهيدروجين مناسبًا للعمليات التي تتطلب متطلبات صارمة للهيدروجين والأكسجين.

جدول المعلمات الفنية الرئيسية

نقاء النيتروجين النقي 99 9%

مواصفات النموذج	الاستهلاك العام للنيتروجين (نيوتن متر³/ساعة)	إنتاج النيتروجين النقي (نيوتن متر³/ساعة)	فقدان المحفز (كجم/شهر)	الطاقة المركبة/الطاقة العملية (كيلوواط)	مياه التبريد (طن/ساعة)	بصمة المعدات (مم)
بي سي إن-10	11	10	5.0	3.4/1.3	0.1	3800X1200X2300
بي سي إن-20	22	20	10.0	6.8/2.6	0.2	4500X1200X2300
بي سي إن-30	33	30	15.0	10.2/3.9	0.2	5000X1300X2400
بي سي إن-40	44	40	20.0	13.6/5.2	0.3	5500X1300X2400
بي سي إن-50	55	50	25.0	17.0/6.5	0.4	5700X1300X2400
بي سي إن-50	66	60	30.0	20.4/7.8	0.5	6000X1300X2400
بي سي إن-80	88	80	40.0	27.2/10.4	0.6	7500X1200X2600
بي سي إن-100	110	100	50.0	34.0/13.0	0.8	8500X1200X3100
بي سي إن-150	165	150	75.0	51.0/19.5	1.1	9500X1300X3100
بي سي إن-200	220	200	100.0	68.0/26.0	1.5	11000X1600X3200
بي سي إن-250	275	250	125.0	85.0/32.5	1.9	11500X1600X3300
بي سي إن-300	330	300	150.0	102/39	2.2	12000X1600X3300
بي سي إن-400	440	400	200.0	136/52	3.0	13500X2000×3500
بي سي إن-500	550	500	250.0	170/65	3.7	14000x2000X4500
بي سي إن-600	660	600	300.0	204/78	4.4	14000X2000X4500
بي سي إن-800	880	800	400.0	272/104	5.9	18500X2200X3500
بي سي إن-1000	1100	1000	500.0	340/130	7.4	20000X2500X4000
بي سي إن-1200	1320	1200	600.0	408/156	8.8	14000X5000X4500
بي سي إن-1500	1650	1500	750.0	510/195	11.0	18000X6500X3500
بي سي إن-2000	2200	2000	1000.0	680/260	14.7	21000X7000X4000

ملاحظة: تعتمد البيانات المذكورة أعلاه على معيار تصميم يبلغ 0.8 ميجا باسكال (جم)، و99.9% من نيتروجين المواد الخام، ودرجة الحرارة المحيطة 20℃، وارتفاع 0 متر، ورطوبة نسبية 80% (تخضع البصمة للتصميم النهائي)
