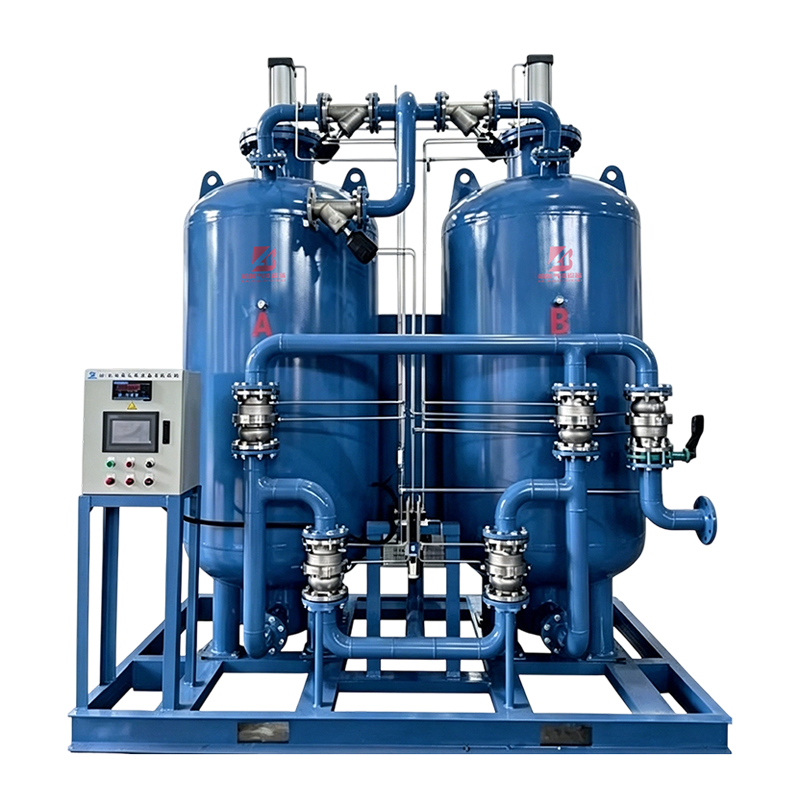

مولد النيتروجين بالامتصاص المتأرجح بالضغط BAN

مقدمة المنتج

تعتمد معدات إزالة الأكسجين وإنتاج النيتروجين من نوع BAN على مبدأ امتصاص تأرجح الضغط، وذلك باستخدام مناخل جزيئية كربونية عالية الجودة كمواد ماصة للحصول مباشرة على النيتروجين من الهواء المضغوط.

اتصل بنا
السابق:مولد الأكسجين بالامتزاز بالضغط المتأرجح BAO
التالي:لا مقال لاحق

معلمات المنتج

المزايا

1. جاهز للاستخدام، تشغيل مريح

2. كفاءة عالية وتوفير الطاقة والتشغيل الاقتصادي

3. نقاء عالي قابل للتعديل، نطاق واسع

4. مراقبة ذكية، خالية من القلق

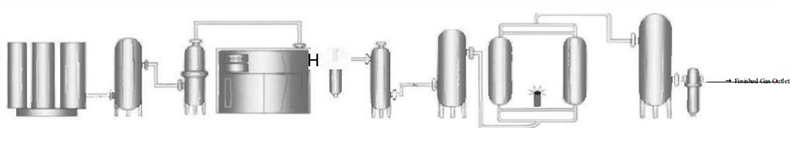

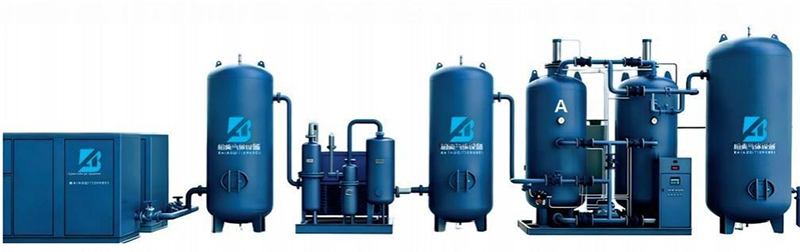

عملية النظام

ضاغط الهواء

نظام التنقية

نظام الامتزاز

نظام المخزن المؤقت

التقنية الرئيسية

+معدل تدفق النيتروجين

5~3000 نيوتن متر³/ساعة

+نقاء النيتروجين

95~99.999%

+ضغط النيتروجين

0.1~0.8 ميجا باسكال (قابل للتعديل)

+نقطة الندى

-40~-73℃ (الضغط الجوي)

مبدأ العمل

بناءً على مبدأ امتصاص التأرجح بالضغط، يتم استخدام المناخل الجزيئية الكربونية عالية الجودة كمواد ماصة. تحت ضغط معين، وبسبب التأثيرات الحركية، تختلف معدلات انتشار الأكسجين والنيتروجين على المناخل الجزيئية الكربونية بشكل كبير. يتم امتصاص الأكسجين إلى حد كبير بواسطة المناخل الجزيئية الكربونية، في حين يتم إثراء جزيئات النيتروجين في الطور الغازي، مما يحقق فصل الأكسجين عن النيتروجين.

نظرًا لأن قدرة امتصاص المناخل الجزيئية الكربونية للأكسجين تختلف بشكل كبير مع الضغط، فإن تقليل الضغط يؤدي إلى إزالة جزيئات الأكسجين الممتصة بواسطة المناخل الجزيئية الكربونية، مما يؤدي إلى تجديد المناخل الجزيئية الكربونية لإعادة التدوير المتكرر.

يتم اعتماد عملية برج الامتزاز المزدوج، حيث يقوم برج واحد بامتصاص وإنتاج النيتروجين، ويقوم البرج الآخر بإزالة الامتصاص والتجديد، بالتناوب في دورة لإنتاج النيتروجين عالي الجودة بشكل مستمر.

ضغط عدم المساواة

عملية المعادلة

عملية معادلة ضغط عدم المساواة

عملية معادلة الضغط المتساوي التقليدية

عملية المساواة التقليدية للضغط والمساواة

فني

1. تعمل عملية معادلة الضغط غير المتساوي المتقدمة على تحسين معدل استخدام المنخل الجزيئي الكربوني وتقليل استهلاك الهواء المضغوط بشكل مباشر.

2. تضمن المكونات الداخلية المتقدمة توزيعًا موحدًا لتدفق الهواء وتقلل من تأثير تدفق الهواء.

3. تتعاون شركة Bai'ao مع مصنعي المنخل الجزيئي المحليين والأجانب المعروفين، ويمكنها اختيار المنتجات الأكثر كفاءة في استخدام الطاقة وفقًا لظروف عمل المستخدم.

4. تضمن طريقة معالجة مصدر الغاز الأكثر موثوقية كفاءة الامتصاص وعمر الخدمة للمناخل الجزيئية.

5. تعمل تقنية التعبئة بالتمدد والالتواء على جعل تعبئة المنخل الجزيئي الكربوني أكثر اتساقًا وكثافة، وتقلل معامل الاحتكاك إلى أدنى نقطة. تحسين موثوقية التشغيل طويل الأمد للآلة بأكملها.

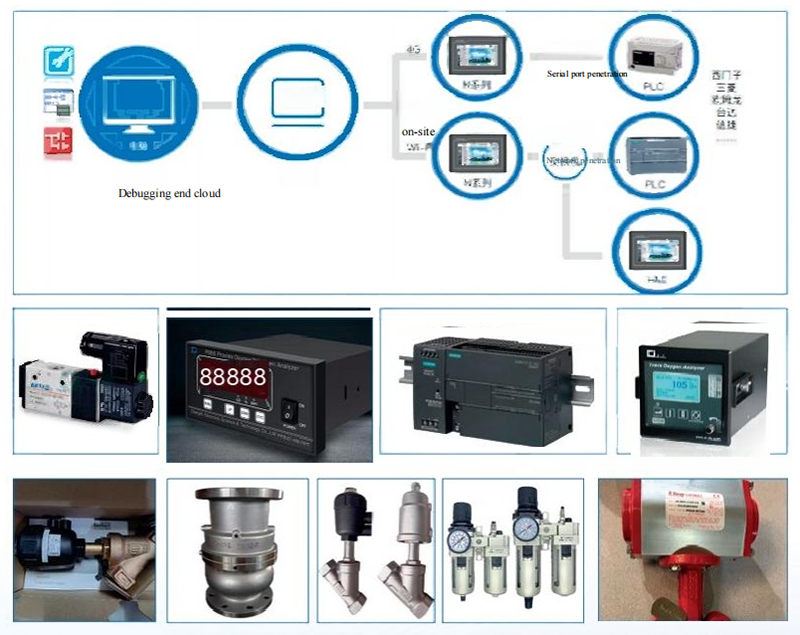

6. اعتماد التحكم التلقائي في البرامج من شركة Siemens PLC. ويمكن تعديله وفقًا لنقاء النيتروجين، ويمكن التحكم في الواجهة المحجوزة عن بعد باستخدام الكمبيوتر.

7. الصمامات هي ضمانات موثوقة للتشغيل المستقر للمعدات، مع سرعة فتح وإغلاق سريعة، واستهلاك منخفض للغاز، وهيكل بسيط، وأداء إغلاق جيد، وسهولة التركيب والصيانة، وعمر طويل لمقعد الصمام.

8. من خلال اعتماد تقنية الضغط التلقائي للأسطوانات المتقدمة، يتم إصدار إشارة إنذار عندما يكون هناك نقص في المنخل الجزيئي الكربوني في برج الامتزاز. ذكّر المستخدمين بضرورة التعامل مع الأمر بسرعة ومنع سحق المناخل الجزيئية الكربونية. إطالة عمر الخدمة.

9. جهاز تنفيس أوتوماتيكي غير مؤهل بالنيتروجين (اختياري)

10. يضمن اختيار المكونات من العلامات التجارية المعروفة جودة منتجات المستخدم ويضمن استقرار إنتاج النيتروجين ونقائه وضغطه على المدى الطويل.



مجالات استخدام النيتروجين واستخداماته

الصناعة الإلكترونية: حماية النيتروجين لإنتاج أشباه الموصلات والمكونات الإلكترونية

المعالجة الحرارية: التلدين اللامع، والتسخين الوقائي، وتلبيد المواد المعدنية والمغناطيسية، وما إلى ذلك

صناعة الأغذية: مجهزة بمرشحات تعقيم، ويمكن استخدامها لتعبئة النيتروجين، وتخزين الحبوب، وحفظ الخضروات والفواكه، وتعبئة الكحول وحمايته

صناعة حرق الكربون: الوقاية من الانفجارات تحت الأرض وإطفاء حرائق الكيروسين

الصناعة الكيميائية: تغطية النيتروجين، الإزاحة، التنظيف، نقل الضغط، تحريك التفاعل الكيميائي، حماية إنتاج الألياف الكيميائية، إلخ

صناعة البترول والغاز الطبيعي: تكرير البترول، وتطهير النيتروجين والكشف عن تسرب الحاويات وخطوط الأنابيب، وحقن النيتروجين لاستخراج النفط

صناعة الأدوية: تخزين النيتروجين في الطب الصيني والغربي التقليدي، وتحريك ونقل المواد الطبية المملوءة بالنيتروجين، وما إلى ذلك

صناعة الكابلات: إنتاج الكابلات المترابطة والغاز الواقي

آخرون: الصناعة المعدنية، صناعة المطاط، صناعة الطيران، الخ.


جدول المعلمات الرئيسية لمولد النيتروجين BAN99.5% (النقاء)

نموذج

الناتج (نيوتن متر²/ساعة)

الاستهلاك الفعال للغاز (نيوتن متر³/دقيقة)

نظام تنقية الهواء

قطر المدخل/المخرج (مم)

البصمة (مم)

بان-5

5

0.28

BA-0.5

DN 15

DN 15

1000X900X2000

بان-10

10

0.55

BA-1

DN 25

DN 25

1000X900×2100

بان-20

20

1.1

BA-2

DN 25

DN 25

1600X1000X2100

بان-40

40

2.2

BA-3

DN 32

DN 25

1700X1200X2300

بان-60

60

3.3

BA-6

دي إن 40

DN 32

1900X1600X2600

بان-100

100

5.5

BA-6

دي إن 40

دي إن 40

4200X1000X2700

بان-150

150

8.25

BA-10

دي إن 50

DN 40

5000X1000X3100

بان-200

200

11

BA-12

دي إن 50

DN 40

5500X1200X3200

بان-300

300

16.5

BA-20

DN65

دي إن 50

6300X1400X3300

بان-400

400

22

BA-26

دي إن 80

دي إن 50

7000X1600X3300

بان-600

600

33

BA-40

DN 100

DN65

7500X1600X3500

بان-800

800

43

BA-50

DN 100

DN65

9000X2200X4000

بان-1000

1000

51

BA-60

DN 125

DN100

12000X2400X4000

بان-1200

1200

66

BA-70

DN 125

DN100

12000×2400X4500

بان-2000

2000

103

BA-120

DN 150

DN 100

14000X2400X5200

بان-2500

2500

116

BA-130

DN 150

DN100

15000*3000*5200

بان-3000

3000

140

BA-150

DN 150

DN125

15000*3000*6000


جدول المعلمات الرئيسية لمولد النيتروجين BAN97% (النقاء)

نموذج

الناتج (نيوتن متر³/ساعة)

الاستهلاك الفعال للغاز (نيوتن متر³/دقيقة)

نظام تنقية الهواء

قطر المدخل/المخرج (مم)

البصمة (مم)

بان10-97

10

0.4

BA-0.5

DN 15

DN 15

1000X900X2000

BAN20-97

20

0.8

BA-1

DN 25

DN 25

1000X900X2000

بان40-97

40

1.6

BA-2

DN 25

DN 25

1500X1100X2200

بان60-97

60

2.4

BA-3

DN 32

DN 25

1700X1400X2400

بان100-97

100

4

BA-6

DN40

DN 32

1900X1500X2500

BAN150-97

150

6

BA-8

DN50

DN40

4000X900X2600

BAN200-97

200

8

BA-10

دي إن 50

دي إن 50

4700X1000X3100

بان300-97

300

12

BA-12

DN65

دي إن 50

5000X1000X3200

بان400-97

400

16

BA-20

DN65

دي إن 50

5400X1200X3300

بان600-97

600

24

BA-26

دي إن 80

DN65

6200X1400X3300

بان800-97

800

32

BA-40

DN 100

DN65

6800X1600X3300

BAN1000-97

1000

40

BA-40

DN 100

دي إن 80

7500X1600X4500

BAN1200-97

1200

48

BA-50

DN 125

DN 100

8500X2200X3800

BAN1500-97

1500

60

BA-60

DN 125

DN 100

9000X2200X4000

BAN2000-97

2000

80

BA-80

DN125

DN100

9000*2400*4000

BAN2500-97

2500

100

BA-100

DN125

DN100

9500*2400*4000

BAN3000-97

3000

120

BA-120

DN150

DN125

10000*3000*4000

BAN3500-97

3500

140

BA-140

DN150

DN125

10000*3000*4000


جدول المعلمات الرئيسية لمولد النيتروجين BAN98% (النقاء)

نموذج

الناتج (نيوتن متر³/ساعة)

الاستهلاك الفعال للغاز (نيوتن متر³/دقيقة)

نظام تنقية الهواء

قطر المدخل/المخرج (مم)

البصمة (مم)

بان10-98

10

0.44

BA-0.5

DN 15

DN15

1000X900X2000

BAN20-98

20

0.88

BA-1

DN 25

DN 25

1000X900X2100

بان40-98

40

1.76

BA-2

DN 25

DN 25

1600X1200X2300

بان60-98

60

2.64

BA-3

DN 32

DN 25

1700X14002400

بان100-98

100

4.2

BA-6

DN40

DN 32

1900X1600X2600

BAN150-98

150

6.5

BA-8

DN50

دي إن 40

4000X1000X2700

BAN200-98

200

8.6

BA-10

دي إن 50

دي إن 50

4600X1000X2700

بان300-98

300

12.8

BA-12

DN65

دي إن 50

5500X1200X3300

بان400-98

400

17.6

BA-20

DN65

دي إن 50

6200X1400X3500

بان600-98

600

25.5

BA-30

DN80

DN65

7000X1600X3500

بان800-98

800

33.5

BA-40

DN 100

DN65

7500X1600X4500

BAN1000-98

1000

42

BA-50

DN100

دي إن 80

8500×2200X3500

BAN1200-98

1200

50

BA-60

DN125

DN100

9000×2200X4000

BAN1500-98

1500

63

BA-70

DN 125

DN 125

12000X2200X4000

BAN2000-98

2000

84

BA-100

DN125

DN100

12000*2400*4000

BAN2500-98

2500

105

BA-120

DN125

DN100

1200*2400*4000

BAN3000-98

3000

126

BA-130

DN150

DN125

13000*3000*4500

BAN3500-98

3500

147

BA-150

DN150

DN125

13000*3000*4500

ملاحظة: تعتمد البيانات المذكورة أعلاه على ضغط الهواء المضغوط للمواد الخام البالغ 0.8 ميجا باسكال (ضغط القياس)، واستهلاك الغاز كمعدل التدفق الفعلي قبل دخول أسطوانة الامتزاز، ودرجة الحرارة المحيطة البالغة 20℃، وارتفاع 0 متر، والرطوبة النسبية 80%.


جدول المعلمات الرئيسية لمولد النيتروجين BAN99% (النقاء)

نموذج

الناتج (نيوتن متر³/ساعة)

الاستهلاك الفعال للغاز (نيوتن متر³/دقيقة)

نظام تنقية الهواء

قطر المدخل/المخرج (مم)

البصمة (مم)

بان10-99

10

0.5

BA-0.5

DN 15

DN 15

1000X900X2000

BAN20-99

20

1.0

BA-1

DN 25

DN 25

1600X1000X2100

بان30-99

30

1.5

BA-2

DN 25

DN 25

1600X1000X2200

بان40-99

40

2.0

BA-2

DN 32

DN 25

1600X1200X2300

بان60-99

60

3.0

BA-3

DN 32

DN 25

1800X1400X2400

بان80-99

80

4.0

BA-6

DN 40

DN 32

1900X1600X2600

بان100-99

100

5.0

BA-6

DN 40

DN 32

2000X1700X2700

BAN120-99

120

6.0

BA-6

دي إن 50

DN 40

4200X1000X2700

بان150-99

150

7.5

BA-6

دي إن 50

DN 40

4700X1000X2700

BAN200-99

200

10

BA-8

دي إن 50

DN 40

5200X1000X3100

بان300-99

300

15

BA-16

DN 65

دي إن 50

5800X1200X3300

بان400-99

400

20

BA-20

DN65

دي إن 50

6500X1400X3300

بان600-99

600

30

BA-30

دي إن 80

دي إن 50

7500X1600X3500

BAN800-99

800

40

BA-40

DN 100

DN 65

8000X1600X4500

BAN1000-99

1000

50

BA-50

DN 100

DN 65

9000X2200X4000

BAN1200-99

1200

60

BA-60

DN 125

DN 65

12000X2200X4000

BAN1500-99

1500

75

BA-80

DN 125

دي إن 80

13000X2400X4500

BAN200-99

2000

86.6

BA-100

DN125

DN100

1300*3000*4500

BAN2500-99

2500

108

BA-120

DN125

DN100

1300*3000*4500

BAN3000-99

3000

130

BA-130

DN150

DN125

15000*3300*4500

BAN3500-99

3500

151

BA-150

DN150

DN125

15000*3300*4500


جدول المعلمات الرئيسية لمولد النيتروجين BAN99.9% (النقاء)

نموذج

الناتج (نيوتن متر³/ساعة)

الاستهلاك الفعال للغاز (نيوتن متر³/دقيقة)

نظام تنقية الهواء

قطر المدخل/المخرج (مم)

البصمة (مم)

بان5-39

5

0.33

BA-0.5

DN 15

DN 15

1000X900X2200

بان10-39

10

0.61

BA-1

DN 25

DN 25

1000X900X2300

بان20-39

20

1.2

BA-2

DN 25

DN 25

1550X1150X2300

بان30-39

30

1.9

BA-3

DN 32

DN 25

1650X1250X2400

بان40-39

40

2.5

BA-3

DN 32

DN 25

1800X1400X2400

بان60-39

60

3.7

BA-6

دي إن 40

DN 32

2000X1600X2700

بان80-39

80

5

BA-6

DN 40

DN 40

4500X900X2700

بان100-39

100

6

BA-8

دي إن 50

DN 40

4700X1000X3100

بان120-39

120

7.5

BA-10

دي إن 50

DN 40

4700X1000X3100

بان150-39

150

9

BA-12

دي إن 50

DN 40

5000X1100X3100

بان200-39

200

12

BA-16

DN65

DN 50

5700X1200X3200

بان300-39

300

18

BA-26

دي إن 80

DN 50

6500X1500X3300

بان400-39

400

25

BA-30

دي إن 80

DN 65

8000X1800X3400

بان600-39

600

37

BA-50

DN 100

DN65

8500X2000X4500

بان800-39

800

50

BA-60

DN 125

DN 65

12000X2200X3500

بان1000-39

1000

61

بي ايه-70

DN 125

DN65

13000X2200X4000

بان1200-39

1200

75

BA-90

DN 150

دي إن 80

14000X2400X4500

بان1500-39

1500

95

BA-110

DN125

DN80

9000*2400*4000

BAN2000-39

2000

158

BA-160

DN125

DN100

9500*2400*4000


جدول المعلمات الرئيسية لمولد النيتروجين BAN99.99% (النقاء)

نموذج

الناتج (نيوتن متر³/ساعة)

 الاستهلاك الفعال للغاز (نيوتن متر³/دقيقة)

نظام تنقية الهواء

قطر المدخل/المخرج (مم)

البصمة (مم)

بان5-49

5

0.5

BA-0.5

DN 15

DN 15

1000x900x2000

بان8-49

8

0.8

BA-1

DN25

DN25

1500X10002300

بان12-49

12

1.2

BA-2

DN 25

DN25

1600X1200X2100

بان20-49

20

2.0

BA-3

DN32

DN 25

1650X1250X2400

بان30-49

30

3.0

BA-3

دي إن 40

DN25

1800X1400X2500

بان40-49

40

4.0

BA-6

دي إن 40

DN25

4000X900×2500

بان60-49

60

6.0

BA-6

دي إن 50

DN32

4700X1000X3100

بان80-49

80

8.0

BA-8

دي إن 50

دي إن 40

4700x1000x3100

بان100-49

100

10

BA-10

DN65

دي إن 40

5000X1100X3100

بان120-49

120

12

BA-12

DN65

دي إن 40

5700X1200X3000

بان140-49

140

14

BA-16

DN65

دي إن 50

6000X1400X3300

بان160-49

160

16

BA-16

دي إن 80

دي إن 50

6000X1400X3300

بان180-49

180

18

BA-20

DN80

دي إن 50

6000X1400X3300

BAN200-49

200

20

BA-20

دي إن 80

دي إن 50

6500X1400X3300

BAN250-49

250

25

BA-26

DN100

دي إن 50

7000X1600X3500

بان300-49

300

30

BA-30

DN100

دي إن 50

8000X1600X3500

بان500-49

500

42

BA-50

DN125

دي إن 50

11000X2200X3500

بان800-49

800

67

BA-70

DN150

DN 65

13000×2400X4500

بان100049

1000

83.5

BA-90

DN125

DN65

13000*2600*4000

BAN1200-49

1200

100

BA-110

DN150

DN80

13000*3000*4000

ملاحظة: تعتمد البيانات المذكورة أعلاه على ضغط الهواء المضغوط للمواد الخام البالغ 0.8 ميجا باسكال (ضغط القياس)، واستهلاك الهواء كمعدل التدفق الفعلي قبل دخول أسطوانة الامتزاز، ودرجة الحرارة المحيطة البالغة 20℃، وارتفاع 0 متر، والرطوبة النسبية 80%.

جدول المعلمات الرئيسية لمولد النيتروجين BAN99.999% (النقاء)

نموذج

أووضع (نيوتن متر³/ساعة)

فعال غاز استهلاك
نيوتن متر³/دقيقة)

مدخل القطر (مم)

مَنفَذ القطر (مم)

بان10-59

10

1.2

DN15

دي إن15

بان20-59

20

2.3

DN25

دي إن25

بان 40-59

40

4.6

DN25

دي إن25

بان60-59

60

6.8

DN32

دي إن25

بان100-59

100

11.5

DN40

دي إن25

بان120-59

120

13.6

دي إن 40

دي إن25

بان150-59

150

17

دي إن 50

DN32

BAN200-59

200

23

دي إن 50

دي إن 40

بان300-59

300

34

DN100

دي إن 40

بان400-59

400

45.5

DN125

دي إن50

بان600-59

600

68

DN150

دي إن 50

بان800-59

800

91

دي إن150

DN65
المنتجات الموصى بها
اقرأ المزيد
يرجى التواصل معنا
إكس فيسبوك
حلول الغاز أخبار
