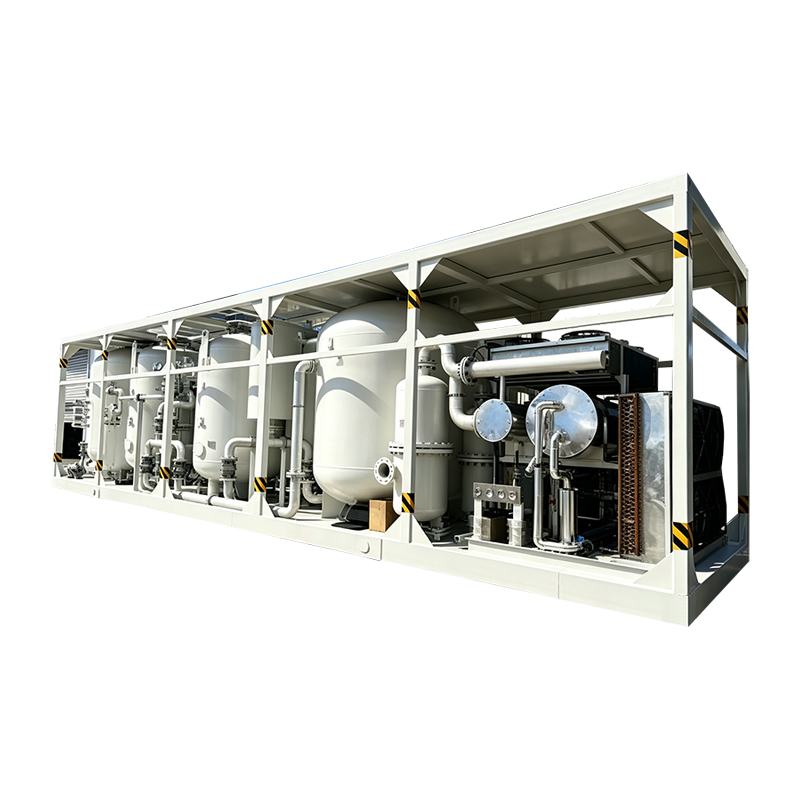

وحدة استعادة الهيليوم لغشاء BHM

حل استعادة الهليوم

I. المبادئ العامة للحل

1.1 الخلفية

الهيليوم هو غاز خامل استراتيجي نادر غير متجدد ذو نقطة غليان منخفضة للغاية وخصائص كيميائية مستقرة ونفاذية ممتازة، ويستخدم على نطاق واسع في التصنيع المتطور والبحث العلمي الطبي والفضاء والاختبار الدقيق والصناعات الأساسية الأخرى. وفي الوقت الحاضر، يتجاوز اعتماد الصين على واردات الهيليوم 95%. إن التقلبات المتكررة في أسعار الواردات وإمدادات الغاز غير المستقرة، إلى جانب التنفيس المباشر وانخفاض معدل الاستخدام في العمليات التقليدية، تزيد بشكل كبير من تكاليف إنتاج المؤسسة وتقييد التشغيل المستقر للإنتاج الصناعي المتطور.

مع نضج تكنولوجيا استعادة وتنقية الهيليوم المحلية، حققت معدات استعادة الهيليوم عالية النقاء 5N إمكانية التحكم المستقل الكامل، وتم إنتاج معدات استعادة الحلقة المغلقة فائقة النقاء 6N بكميات كبيرة. من خلال اعتماد نموذج حلقة مغلقة للاسترداد والتنقية وإعادة التدوير، يقلل النظام بشكل فعال من حجم شراء الهيليوم البكر، ويحقق قيمًا شاملة لخفض التكلفة وتحسين الكفاءة وإمدادات الغاز المستقرة وضمان الإنتاج والإنتاج الأخضر منخفض الكربون.

1.2 السيناريوهات القابلة للتطبيق

يغطي هذا الحل خمسة سيناريوهات نموذجية لتطبيق الهيليوم ويتكيف مع معايير مختلفة لنقاء الغاز وظروف شوائب غاز النفايات وخصائص التفريغ:

• تصنيع أشباه الموصلات: الطباعة الحجرية بالأشعة فوق البنفسجية، ونقش الرقاقات، وترسيب الأغشية الرقيقة، وتبريد المعدات، واكتشاف تسرب خطوط الأنابيب (يتطلب هيليوم فائق النقاء 6N).
• البحث العلمي الطبي فائق التوصيل: التبريد المبرد لمغناطيسات التصوير بالرنين المغناطيسي فائقة التوصيل، والحوسبة الكمومية، ومسرعات الجسيمات، وتجارب التوصيل الفائق (إعادة تدوير الهيليوم السائل وغاز الهيليوم عالي النقاء في حلقة مغلقة).
• اختبار الدقة الصناعية: كشف تسرب مطياف كتلة الهيليوم لقطع غيار السيارات وأوعية الضغط وخطوط الأنابيب المفرغة ومعدات الطاقة الجديدة (هيليوم عالي النقاء 5N؛ يحتوي الغاز المنضب على شوائب الهواء وبخار الماء).
• صناعة الطيران والدفاع: ضغط خزان وقود الصواريخ، وتطهير خطوط الأنابيب، وتبريد النظام المبرد، واختبار الديناميكا الهوائية لنفق الرياح، والتحكم الدقيق في درجة حرارة مكونات الصاروخ.
• الألياف الضوئية والتصنيع المتطور: الغاز الحامل لترسيب OVD/VAD لتشكيلات الألياف الضوئية، وغاز التدريع من أجل اللحام الدقيق للسبائك المتطورة.

1.3 أهداف الحل

• كفاءة الاسترداد: يصل معدل استرداد الهيليوم الشامل إلى ما لا يقل عن 85% للسيناريوهات العامة، و90%-95% للسيناريوهات عالية الدقة (أشباه الموصلات، التصوير بالرنين المغناطيسي).
• دقة التنقية: خرج هيليوم عالي النقاء 5N (99.999%) ثابت لسيناريوهات اللحام وكشف التسرب الصناعي؛ 6N (99.9999%) مخرج هيليوم عالي النقاء لسيناريوهات أشباه الموصلات والبحث العلمي.
• خفض التكلفة: تقليل شراء الهيليوم البكر بنسبة 60% إلى 90% والتحوط من مخاطر تقلبات أسعار الهليوم.
• استقرار النظام: دعم التشغيل المستمر للحلقة المغلقة على مدار 24 ساعة، والتكيف مع الإنتاج دون انقطاع، مع انخفاض تكلفة التشغيل والصيانة والتوافق العالي للترجمة.

ثانيا. تحليل نقطة الألم لفقد الهيليوم في سيناريوهات مختلفة

2.1 سيناريو تصنيع أشباه الموصلات

كسيناريو نموذجي لتطبيق الغاز عالي النقاء، تتطلب الطباعة الحجرية بالأشعة فوق البنفسجية وتصنيع الرقائق إمدادًا مستمرًا بالهيليوم عالي النقاء 6N للتبريد وإزالة الغبار والحماية الخاملة. يتم تفريغ الغاز الناتج عن العملية مع بقايا بخار الماء والأكسجين والغبار والشوائب العضوية. يتسبب وضع التنفيس المباشر التقليدي في فقدان الهيليوم بشكل كبير. ويستهلك جهاز واحد متطور عشرات الآلاف من اللترات من الهيليوم سنويا، مما يؤدي إلى تكاليف شراء عالية للغاية للهليوم فائق النقاء.

2.2 سيناريو التصوير بالرنين المغناطيسي فائق التوصيل الطبي

يتم اعتماد الهيليوم السائل للتبريد المبرد للمغناطيس فائق التوصيل. يأتي فقدان الهيليوم بشكل أساسي من تسرب التبخر، وتنفيس الصيانة، وتنفيس خفض ضغط التبريد. ويتميز الغاز المنضب بدرجة نقاء عالية وشوائب قليلة، إلا أن تصريفه المتفرق على المدى الطويل يسبب نفايات تراكمية شديدة. لا تحتوي العملية التقليدية على نظام استرداد وتعتمد بشكل كامل على الهيليوم السائل الذي تم شراؤه للحصول على المكملات.

2.3 سيناريو كشف تسرب الهيليوم الصناعي

ويتميز هذا السيناريو بأكبر استهلاك للهيليوم وأكثر خسارة متناثرة. بعد اكتشاف التسرب، يمتزج الهيليوم المتبقي بكمية كبيرة من الهواء وبخار الماء والملوثات الزيتية بتركيز غير مستقر وتصريفات متفرقة. تقوم معظم الشركات بتنفيس الغاز المختلط مباشرة، مما يؤدي إلى معدل استخدام الهيليوم أقل من 20% وإهدار الموارد بشكل خطير.

2.4 سيناريو الفضاء الجوي

يستخدم الهيليوم بشكل رئيسي في التطهير بالضغط العالي، وضغط النظام، والتبريد المبرد، ويتميز بضغط عمل مرتفع وحجم تفريغ فوري كبير. يحتوي الغاز الخلفي على بقايا وقود وغبار وشوائب هوائية. يؤدي التفريغ المركز أثناء الاختبارات والصيانة إلى استهلاك ضخم للهيليوم لمرة واحدة دون الحاجة إلى أنظمة إعادة التدوير.

2.5 سيناريو تصنيع الألياف الضوئية واللحام الدقيق

في إنتاج تشكيل الألياف الضوئية، يعمل الهيليوم كغاز حامل ويحمل باستمرار غاز النفايات الناتج عن المعالجة. في اللحام الدقيق، يعمل الهيليوم كغاز وقائي لعزل الهواء ومنع أكسدة اللحام. يؤدي التفريغ المستمر للغاز الخلفي المحتوي على الشوائب إلى فقدان الهيليوم بشكل ثابت وطويل الأمد، مما يحافظ على استهلاك الهيليوم السنوي المرتفع لكل خط إنتاج.

ثالثا. البنية الشاملة لنظام الاسترداد والعملية الأساسية

يعتمد هذا الحل بنية متكاملة للمعالجة المسبقة المتدرجة للتجميع المركزي والتنقية الدقيقة والتخزين المضغوط وإعادة الاستخدام في حلقة مغلقة. يتم تكوين وحدات المعالجة المخصصة وفقًا لتركيز شوائب الغاز الخلفي ومتطلبات نقاء الغاز لتحقيق استرداد الهيليوم التكيفي للسيناريو الكامل.

3.1 التدفق العام للنظام

تجميع غاز النفايات ← تثبيت الضغط والتخزين المؤقت ← الترشيح الخشن (إزالة الغبار والزيوت) ← التجفيف بالتبريد والتجفيف ← تنقية فصل الغشاء ← الكشف الدقيق ← الضغط والضغط ← التسييل بدرجة حرارة منخفضة / تخزين الغاز عالي الضغط ← إعادة استخدام الحلقة المغلقة

3.2 أوصاف عملية الوحدة الأساسية

3.2.1 وحدة تجميع الغازات العادمة المركزية

يتم نشر خطوط أنابيب التجميع المخصصة لظروف العمل المختلفة. تعتمد سيناريوهات الإنتاج المستمر (خطوط إنتاج أشباه الموصلات والألياف الضوئية) مجموعة خطوط أنابيب الضغط السلبي المغلقة بالكامل؛ تعتمد سيناريوهات استهلاك الغاز المتقطع (اكتشاف تسرب الهيليوم، واختبار الفضاء الجوي، وصيانة التصوير بالرنين المغناطيسي) أغطية جمع مرنة تتوافق مع خزانات عازلة ذات ضغط سلبي للقضاء على الانبعاثات غير المنظمة، وتحقيق معدل جمع غاز النفايات فوق 98%. تعتمد جميع خطوط الأنابيب أنابيب غير ملحومة من الفولاذ المقاوم للصدأ لتجنب امتصاص الشوائب وفقدان تسرب الهيليوم.

3.2.2 وحدة المعالجة والتنقية

تقوم هذه الوحدة بالتنقية الأولية للغاز الخلفي الذي يحتوي على مواد جسيمية وبقع الزيت وبخار الماء، وتتكيف مع سيناريوهات الكشف الصناعي والفضاء واللحام ذات الشوائب المعقدة. يمر الغاز الخلفي عبر مرشحات الغبار الأولية، ومرشحات إزالة الزيت الدقيقة، وأبراج التجفيف المبردة بالتسلسل لإزالة الغبار والزيت والرطوبة، مما يقلل محتوى الجسيمات وبخار الماء إلى أقل من 1 جزء في المليون، ويقلل حمل التنقية لوحدات فصل الغشاء النهائية.

3.2.3 وحدة التنقية العميقة (الوحدة الأساسية)

يعتمد هذا الحل تقنية فصل الغشاء كعملية أساسية مع معالجة لاحقة دقيقة مساعدة، لتحل محل عملية PSA التقليدية وعملية التقطير المبردة بالكامل. بفضل الأتمتة العالية والاستهلاك المنخفض للطاقة وعدم وجود مواد مستهلكة ماصة، يدعم النظام التشغيل المستمر المستقر على مدار 24 ساعة وهو التكنولوجيا الأكثر نضجًا والأكثر انتشارًا لاستعادة الهيليوم الصناعي. استنادًا إلى أغشية البوليمر النفاذية الانتقائية والمدارة بواسطة فرق الضغط الجزئي للغاز عبر الغشاء، يفصل النظام الهيليوم عن الهواء وبخار الماء والنيتروجين والأكسجين وشوائب الزيت وفقًا للحجم الجزيئي واختلافات معدل التخلل، مما يحقق تنقية متدرجة إلى 5N/6N هيليوم عالي النقاء لتلبية معايير إمداد الغاز متعددة السيناريوهات.

3.2.3.1 مبدأ الفصل الأساسي لتقنية فصل الأغشية

تتميز جزيئات الهيليوم بقطر حركي صغير للغاية ومعامل نفاذية مرتفع للغاية. تحت القوة الدافعة للضغط، يمكن للهيليوم أن يخترق بسرعة أغشية فصل الهيليوم المخصصة، في حين يعترض الغشاء الجزيئات الكبيرة والشوائب عالية الغليان مثل النيتروجين والأكسجين وبخار الماء وثاني أكسيد الكربون. إن عملية الفصل بأكملها عبارة عن إجراء فحص وتخلل فيزيائي خالص بدون تفاعل كيميائي أو تغيير في الطور. تعمل هذه العملية في درجة الحرارة المحيطة، ولن تغير الخصائص الفيزيائية والكيميائية للهيليوم ولا تنتج أي تلوث ثانوي.

تصنيف معدل تغلغل الغاز هو: He > H₂ > O₂ > N₂ > H₂O > شوائب النفط والغاز. تضمن هذه الخاصية اعتراضًا فعالاً لمعظم الشوائب وإثراء عالي الكفاءة للهيليوم عالي النقاء.

3.2.3.2 اختيار المواد الغشائية المخصصة وخصائصها

تم تجهيز النظام بأغشية فصل هيليوم من ألياف البوليميد المجوفة، ومواد غشائية احترافية عالية الجودة مخصصة لاستعادة الهيليوم، والتكيف مع ظروف عمل الغاز الخلفي المعقدة. المزايا الأساسية هي كما يلي:

• انتقائية عالية: دقة فحص عالية للهيليوم وتدفق تخلل كبير، مع معدل رفض الشوائب ≥ 99% لإنتاج هيليوم مستقر عالي النقاء.
• أداء قوي ضد التلوث: مقاوم للتلوث بالزيت وبخار الماء والغبار، ويتجنب انسداد الغشاء والشيخوخة في ظروف الغازات الصناعية المعقدة.
• استقرار تشغيلي عالي: درجة الحرارة المحيطة وتشغيل الضغط بدون معدات مساعدة ذات درجة حرارة عالية/منخفضة. عمر خدمة طويل للأغشية وعدم استبدال المواد الاستهلاكية بشكل متكرر، مما يضمن تكلفة تشغيل وصيانة منخفضة للغاية.
• القدرة على التكيف المعياري: سلسلة الدعم والتركيبة المعيارية المتوازية للتكيف مع سيناريوهات استهلاك الغاز ذات التدفق الصغير المتقطع والمستمر ذو التدفق الكبير.

3.2.3.3 عملية التنقية المتدرجة لفصل الغشاء

وفقا لتركيزات مختلفة من شوائب الغاز الخلفي، يتم اعتماد عملية فصل الغشاء بسلسلة متعددة المراحل مع المعالجة المسبقة الأمامية والمعالجة الدقيقة الخلفية لتنقية التدرج. العملية القياسية هي: المعالجة المسبقة (إزالة الزيت والماء والغبار) ← فصل الغشاء الأولي (تخصيب الهيليوم الأولي، إزالة كميات كبيرة من N₂/O₂) ← الفصل الدقيق للغشاء الثانوي (الإزالة العميقة للشوائب الغازية النزرة) ← معالجة ما بعد إزالة الأكسدة والتجفيف ← إخراج الهيليوم عالي النقاء.

تكوين متباين: يعمل فصل الغشاء على مرحلتين على إخراج الهيليوم عالي النقاء 5N بشكل ثابت للكشف عن التسرب الصناعي والألياف الضوئية وسيناريوهات اللحام؛ يؤدي فصل الغشاء ثلاثي المراحل المتطابق مع المعالجة الدقيقة للشوائب النزرة إلى إنتاج هيليوم عالي النقاء 6N لأشباه الموصلات والتصوير بالرنين المغناطيسي وسيناريوهات البحث العلمي المتطورة.

3.2.3.4 المزايا الأساسية وقواعد التكيف مع السيناريوهات

بالمقارنة مع الامتزاز PSA التقليدي والتقطير المبرد، فإن معدات الفصل الغشائي تتميز بهيكل بسيط، مساحة صغيرة وبدء تشغيل سريع، مما يدعم التشغيل المستمر غير المراقب على مدار 24 ساعة. إنه يقلل من استهلاك الطاقة بأكثر من 30% دون فقدان تبديل الصمام أو إجراء تجديد الممتزات، ويتجنب بشكل فعال تقلبات النقاء الناتجة عن تقادم الممتزات وسحقها. يدعم التصميم المعياري التوسع المرن في السعة وهو مناسب لخطوط الإنتاج الجديدة والمجددة.

تكييف السيناريو: تم اعتماد عملية فصل الغشاء النقي للكشف عن التسرب الصناعي، وتصنيع الألياف الضوئية، واللحام الدقيق واختبار الفضاء الجوي التقليدي لتحقيق الأداء الأمثل من حيث التكلفة والحد الأدنى من الصيانة. بالنسبة لسيناريوهات أشباه الموصلات والموصلات الطبية فائقة النقاء، يتم تطبيق العملية المركبة للمعالجة الدقيقة للشوائب النزرة لفصل الغشاء لتحقيق التوازن بين كفاءة الاسترداد والنقاء العالي للغاية، مما يحقق معدل استرداد شامل يتراوح بين 85% إلى 95%.

3.2.3.5 مقارنة التكنولوجيا: فصل الأغشية مقابل العمليات التقليدية

يعتمد امتزاز PSA التقليدي على التقاط الشوائب الممتزة، مما يتطلب تجديدًا منتظمًا واستبدال المواد الاستهلاكية بنقاء غير مستقر وعبء أعمال صيانة ثقيل. يتطلب التقطير المبرد ظروف تغير طوري منخفضة الحرارة، مع استثمار كبير في المعدات واستهلاك شديد للطاقة، ولا ينطبق إلا على المشاريع الكبيرة جدًا وعالية النقاء. في المقابل، يعتمد فصل الغشاء الفصل المادي الكامل لدرجة الحرارة المحيطة دون استبدال المواد الاستهلاكية، وعدم استهلاك الطاقة العالية، والتشغيل المستقر والقدرة على التكيف على نطاق واسع، ليصبح الحل الأمثل لاستعادة الهيليوم متعدد الشروط والسيناريو الكامل.

3.2.4 وحدة الكشف والتخزين

تم تجهيز أجهزة كروماتوجرافيا الغاز عبر الإنترنت وأجهزة تحليل الرطوبة/الأكسجين للكشف في الوقت الحقيقي عن نقاء الهيليوم والشوائب. يتدفق الغاز غير المؤهل تلقائيًا مرة أخرى لإعادة تنقيته، بينما يتم ضغط الهيليوم المؤهل بواسطة وحدات التعزيز. يتوفر وضعان للتخزين: صهاريج تخزين الهيليوم السائل المبرد لسيناريوهات التوصيل الطبي الفائق، وصهاريج تخزين الغاز ذات درجة الحرارة المحيطة عالية الضغط للسيناريوهات الصناعية وأشباه الموصلات، مما يحقق إمدادات غاز مستقرة عند الطلب لإعادة استخدام الإنتاج.

3.2.5 وحدة التحكم الآلي الذكية

يقوم نظام التحكم الذكي PLC تلقائيًا بضبط الضغط السلبي للمجموعة وضغط التنقية ودرجة الحرارة ومعدل التدفق. إنه يحقق مراقبة في الوقت الفعلي لمعلمات تشغيل النظام، ومعدل استرداد الهيليوم ونقاء الغاز، ويدمج الحماية من الحمل الزائد، وإنذار التسرب، والإغلاق التلقائي للأخطاء، ووظائف تتبع البيانات لدعم التشغيل المستقر غير المراقب على المدى الطويل.

رابعا. حلول الاسترداد المخصصة حسب السيناريو

4.1 حل استعادة الهيليوم عالي النقاء لأشباه الموصلات

الشروط المطبقة: الطباعة الحجرية بالأشعة فوق البنفسجية، ونقش الرقاقات، وعمليات ترسيب الأغشية الرقيقة. يحتوي الغاز الخلفي على عدد قليل من الشوائب ونقاء هيليوم أولي عالي، مما يتطلب إنتاج هيليوم عالي النقاء للغاية 6N بدون تلوث.

عملية مخصصة: مجموعة خطوط أنابيب مغلقة بالكامل ← إزالة الغبار وتجفيفه بدقة ← تنقية عميقة لفصل الغشاء ← معالجة دقيقة للشوائب النزرة ← الكشف عالي الدقة عبر الإنترنت ← إمداد الغاز بحلقة مغلقة عالية الضغط.

المعلمات الأساسية: معدل استرداد الهيليوم ≥ 92%، ونقاء الإخراج 99.9999%، وبخار الماء ومحتوى الأكسجين ≥ 0.1 جزء في المليون. متوافق تمامًا مع معدات معالجة أشباه الموصلات المتقدمة، مما يقلل من شراء الهيليوم البكر بنسبة تزيد عن 80%.

4.2 محلول استعادة الهيليوم السائل فائق التوصيل للتصوير بالرنين المغناطيسي الطبي

الشروط المطبقة: الهيليوم المتبخر الناتج عن تشغيل المغناطيس فائق التوصيل وصيانة تنفيس خفض الضغط، مع نظافة عالية للغاز وعدم وجود شوائب معقدة، مع التركيز على إعادة تدوير الهيليوم السائل في حلقة مغلقة.

عملية مخصصة: مجموعة مختومة من غاز ذيل إزالة الضغط المغناطيسي ← تثبيت الضغط والتخزين المؤقت ← التجفيف والترشيح الدقيق ← تنقية فصل الغشاء ← إعادة تسييل الهيليوم ← تخزين الهيليوم السائل المبرد ← إعادة استخدام الارتجاع للمغناطيس.

المعلمات الأساسية: معدل استرداد الهيليوم السائل ≥ 95% مع فقدان جودة لا يُذكر، مما يقلل بشكل فعال من تكرار شراء الهيليوم السائل في المستشفى وتكلفة التشغيل والصيانة والقضاء على نفايات التنفيس التقليدية.

4.3 حل الاسترداد الشامل للكشف عن تسرب الهيليوم الصناعي

الشروط المطبقة: كشف تسرب الأجزاء وأوعية الضغط. يحتوي الغاز الخلفي على هواء مختلط وبخار الماء وبقع زيتية مع تقلب تركيز الهيليوم وتصريف متفرق.

عملية مخصصة: التجميع المرن للضغط السلبي ← إزالة الزيت والماء الخشنة ← تنقية فصل الغشاء متعدد المراحل ← الكشف الدقيق ← التخزين المضغوط وإعادة الاستخدام.

المعلمات الأساسية: معدل الاسترداد الشامل ≥ 85%، إنتاج هيليوم عالي النقاء 5N مستقر، يلبي معايير الكشف عن التسرب الصناعي بشكل كامل ويتكيف مع خطوط الإنتاج المستمرة.

4.4 حل استعادة الهيليوم عالي الضغط في الفضاء الجوي

الشروط المطبقة: اختبار تطهير النظام، والضغط، والتبريد، الذي يتميز بالتشغيل المتقطع، والضغط العالي، والتفريغ الفوري للتدفق الكبير، مع بقايا الغبار والوقود في الغاز الخلفي.

عملية مخصصة: مجموعة عازلة عالية الضغط ← ترشيح وتنقية مقاومة للانفجار ← فصل الغشاء متعدد المراحل وتثبيت الضغط ← تخزين معزز بالضغط العالي ← إعادة الاستخدام الدوري للاختبار.

المعلمات الأساسية: قابلة للتكيف مع ظروف العمل الفورية ذات الضغط العالي مع معدل استرداد ≥ 88%. تلبي المعدات متطلبات مقاومة الانفجار والضغط العالي ومعايير السلامة العسكرية الفضائية.

4.5 حلول تصنيع الألياف الضوئية واستعادة اللحام الدقيق

الشروط المطبقة: إنتاج متواصل على مدار 24 ساعة مع غاز خلفي ذو تدفق ثابت يحتوي على شوائب أكسدة عملية وفقدان هيليوم مستمر.

عملية مخصصة: تجميع مستمر لخطوط الأنابيب المختومة ← ترشيح الشوائب وتجفيفها ← تنقية فصل الغشاء ← إمداد الغاز بحلقة مغلقة ذات ضغط ثابت.

المعلمات الأساسية: معدل الاسترداد ≥ 90%، إنتاج هيليوم عالي النقاء 5N مستقر، والتكيف مع الإنتاج دون انقطاع وتقليل فقدان استهلاك الهيليوم المستمر بشكل فعال.

V. اختيار المعدات الأساسية (التكوين القياسي المترجم)

وحدة النظام	المعدات الأساسية	السيناريو المطبق	مزايا المعدات
وحدة التحصيل	مروحة الضغط السلبي، خط أنابيب محكم الإغلاق من الفولاذ المقاوم للصدأ، غطاء تجميع مرن، خزان غاز عازل	جميع السيناريوهات	صفر تسرب، مقاومة للتآكل، متوافقة مع استهلاك الغاز المستمر والمتقطع
وحدة المعالجة المسبقة	الفلتر الأساسي، الفلتر الدقيق لإزالة الزيت، برج التجفيف المبرد	سيناريوهات الصناعة والفضاء واللحام	إزالة فعالة للغبار والزيوت والرطوبة، وحماية عناصر الغشاء النهائية
وحدة التنقية (الأساسية)	وحدة فصل الغشاء متعددة المراحل، وحدة إزالة الأكسدة الحفزية، وحدة معالجة الشوائب الدقيقة	التكيف مع السيناريو الكامل	تقنية مستقلة محلية، دقة 5N/6N قابلة للتعديل، استهلاك منخفض للطاقة، لا توجد مواد مستهلكة ماصة
وحدة التخزين	خزان هيليوم عالي الضغط، خزان هيليوم سائل مبرد، ضاغط معزز	تخزين الغاز الصناعي / تخزين الهيليوم السائل الطبي	صيانة دقيقة للضغط، وفقدان منخفض للغاية للغاز، ومناسب لإعادة التدوير في حلقة مغلقة
وحدة الكشف والتحكم	كروماتوجرافيا الغاز عبر الإنترنت، محلل الرطوبة/الأكسجين، نظام التحكم الذكي PLC	جميع السيناريوهات	المراقبة في الوقت الحقيقي، والتعديل التلقائي، والتشغيل غير المراقب، وبيانات التشغيل التي يمكن تتبعها

سادسا. تشغيل النظام والصيانة وضمان السلامة

6.1 مواصفات التشغيل والصيانة الروتينية

• الفحص اليومي: التحقق من ضيق خطوط الأنابيب وضغط تشغيل المعدات ودرجة الحرارة وبيانات نقاء الغاز للتخلص من مخاطر التسرب.
• الصيانة الدورية: استبدل المواد الاستهلاكية للمرشح شهريًا، وقم بتنظيف شوائب برج التجفيف كل ثلاثة أشهر، وقم بمعايرة أدوات الكشف وإصلاح معدات التعزيز بانتظام.
• إدارة المواد الاستهلاكية: استبدل عناصر التصفية والمواد الاستهلاكية المساعدة حسب الحاجة لضمان دقة التنقية المستقرة.

6.2 تدابير حماية السلامة

• الهيليوم هو غاز خامل. يعتمد النظام بأكمله عملية مغلقة بالكامل، ومجهز بإنذار نقص الأكسجة، وتخفيف الضغط الزائد، وأجهزة مقاومة للانفجار للقضاء على مخاطر السلامة المحتملة.
• يتم تأريض جميع المعدات بشكل ثابت، وتعتمد خطوط الأنابيب تصميمًا مقاومًا للضغط ومقاومًا للانفجار للتكيف مع ظروف العمل الصناعية والفضائية عالية المخاطر.
• يتم تكوين حلقة تنفيس الطوارئ لقطع نظام الحلقة المغلقة تلقائيًا في حالة الفشل في ضمان سلامة الإنتاج.

6.3 آلية طوارئ الأعطال

يدعم النظام التشخيص التلقائي للأخطاء. في حالة النقاء دون المستوى المطلوب، أو الضغط غير الطبيعي أو التحميل الزائد للمعدات، فسوف يطلق إنذارًا ويتحول إلى وضع الطوارئ تلقائيًا. سيتم إرجاع الغاز غير المؤهل لإعادة تنقيته دون التأثير على إمدادات الغاز العادية، مما يضمن استمرارية الإنتاج.

سابعا. تحليل فوائد الحل

7.1 الفوائد الاقتصادية

تعمل عملية إعادة تدوير الهيليوم ذات الحلقة المغلقة على تقليل شراء الهيليوم الخام بنسبة 60% إلى 95% وتحمي بشكل فعال من مخاطر تقلبات أسعار الواردات. بالنسبة للسيناريوهات واسعة النطاق مثل مصانع الرقائق مقاس 12 بوصة وورش الكشف عن تسرب الهيليوم الصناعي ومراكز التصوير بالرنين المغناطيسي بالمستشفيات، يمكن للنظام تقليل تكلفة الهيليوم السنوية بمئات الآلاف إلى عشرات الملايين من الرنمينبي، مع فترة استرداد استثمار نموذجية تتراوح من 1 إلى 3 سنوات، مما يوفر فوائد كبيرة لخفض التكلفة على المدى الطويل.

7.2 فوائد سلسلة التوريد

يقلل النظام من الاعتماد الكبير على الهيليوم المستورد ويحقق دوران الهيليوم ذاتي الاكتفاء. إنه يتجنب مخاطر تعليق الإنتاج الناجمة عن التغيرات الجيوسياسية ونقص الهيليوم، ويضمن التشغيل المستقر للتصنيع المتطور والبحوث الطبية وصناعات الطيران، ويحسن استقلالية وأمن سلسلة التوريد للمؤسسات.

7.3 الفوائد البيئية والاجتماعية

باعتباره موردًا استراتيجيًا غير متجدد، فإن إعادة تدوير الهيليوم تقلل بشكل كبير من هدر الموارد وتقلل من انبعاثات الكربون واستهلاك الطاقة في استغلال الهيليوم ونقله. يتوافق الحل مع مفاهيم التنمية الخضراء منخفضة الكربون ويدعم الحفاظ على الموارد الاستراتيجية الوطنية وتخطيط الأمن الصناعي.

ثامنا. ملخص وتوصيات التنفيذ

استنادًا إلى خصائص استهلاك الهيليوم ونقاط الألم المتعلقة بفقدان النفايات في خمسة سيناريوهات للتطبيقات السائدة، يعتمد هذا الحل تقنية استعادة فصل الأغشية المحلية الناضجة لبناء نظام إعادة تدوير الهيليوم ذو الحلقة المغلقة والقابل للتخصيص والذكي. متوافق مع متطلبات غاز أشباه الموصلات الصناعية العادية وفائقة النقاء للغاية/غاز البحث العلمي، ويتميز النظام بكفاءة استرداد عالية وتشغيل مستقر وتكلفة صيانة منخفضة، مما يوفر فوائد اقتصادية ومزايا بيئية ووقائية بارزة. إنه الحل الأمثل على المدى الطويل للشركات لحل مشاكل ارتفاع تكلفة الهيليوم ونقص إمدادات الغاز.

توصيات التنفيذ: إعطاء الأولوية لتجديد خطوط الإنتاج ذات الاستهلاك الكبير للهيليوم ونفايات التنفيس المباشرة الخطيرة. قم بتكوين المعدات المعيارية وفقًا لتدفق الغاز الفعلي ومتطلبات النقاء وظروف العمل للترقية خطوة بخطوة والتغطية الكاملة. إنشاء آليات موحدة للصيانة الروتينية ومراقبة البيانات لزيادة كفاءة استرداد الهيليوم وعمر خدمة النظام.
